XH-432-20实验室流延薄膜机

0.00
产品简介:
在使用过程中,流延辊及牵引辊的转速能通过变频电机进行控制,使得物料的输送速度可调,以制取满足用户要求的各种片材制品。
产品详情

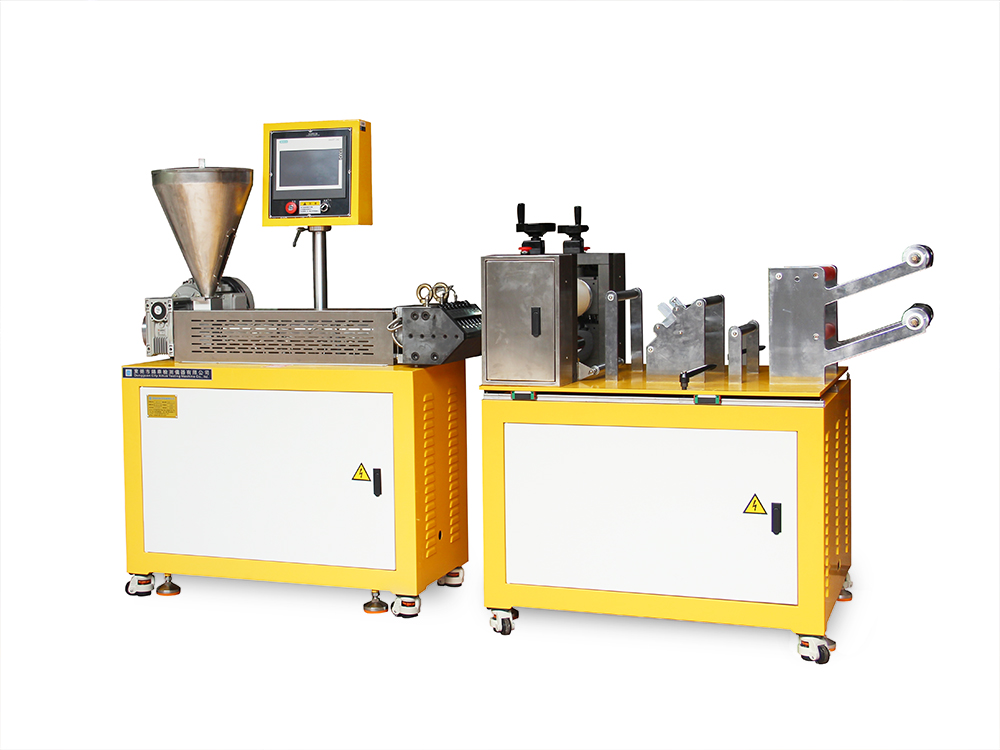

XH-432 实验室流延薄膜机

XH-432 Laboratory Cast Film Machine

用途:流延机组是由本公司开发的一种新型设备,主要由一台小型流延机组成。流延机是一款面向橡塑材料流延薄膜制品成型的机械设备,主要用于流延薄膜制品成型、流延成型材料配方研制、流延成型材料性能研究等领域,如将材料输送到流延机制取流延薄膜制品等。其最大的优点是轻巧实用。在使用过程中,流延辊及牵引辊的转速能通过变频电机进行控制,使得物料的输送速度可调,以制取满足用户要求的各种片材制品。

特点:

u 挤出装置:机筒和螺杆是本机的关键部分,物料的塑化和挤出在这里进行。机筒和螺杆均采用优质氮化钢38CrMoALA制成,表面经过一周气体氮化处理,具有硬度高、耐磨和抗腐蚀等良好机械性能,大大地延长了其使用寿命。

本机机筒加热采用云母加热器,外罩不锈钢风罩,美观节能,耐热性能好,使用寿命长,传热均匀,更换方便;风机通过设定的通道冷却(超温时自动开风机冷却),冷却效果好。

传动装置:驱动电机与减速器直接连接,减速器输出轴与螺杆连接,驱动螺杆旋转。该传动装置结构紧凑,工作平稳,承载压力强。

原理:

本机主要由主驱动电机、传动装置、挤出装置、加料斗、电控系统、流延模头、两辊压延等组成.

其工作原理为:物流从料斗里放入经过挤出装置的塑化和挤出变为流延状态,再从主机经模头出来,通过两辊压延机进行压延

规格参数Technical parameter:

螺杆直径


¢20

长径比L/D

1:25

螺杆转速

0-95rpm变频调速

0-95rpm

加热区

五区云母加热器

冷却区

3组多翼式风机冷却

电控系统

PLC可编程触摸模式,配有先进的人机界面作业系统,可动态显示和监视,含温控,转速,驱动,压力,流量,进行全方位的控制、自动和手动控制功能无忧切换,联锁联控功能

体积(W×D×H)

1000×700×800mm

电源

3∮,AC380V

重量

约175KG

 流延冷辊单元及收卷系

 规格参数

模头 Die

T型衣架

模唇宽度

200mm或指定

冷辊尺寸

¢140×L320mm

橡胶夹辊

¢140×L320mm

导轮尺寸

¢140×L320mm

收卷辊尺寸

¢100×L300mm变频装置

¢100×L300mm

最大张力

20N电子控制

牵引速度

15rpm可调

如需详细设备方案请致电沟通,说出您的要求,可根据要求定制适合贵单位试验的设备。
